High-Performance Agricultural Gearbox for Branch Shredder / Flail Mower Applications
In the demanding world of commercial residue management, your gearbox needs to deliver more than just rotational power — it needs to deliver confidence. Our Branch Shredder / Flail Mower gearbox is engineered from the ground up for the specific load profiles, environmental challenges, and duty cycles encountered in branch shredder applications. The branch shredder gearbox drives a high-inertia cutting drum or flail rotor that mulches prunings, crop stalks, and woody debris. It must handle extreme impact loads when large branches are fed in, making the overload protection system a critical gearbox feature.
Được chế tạo với quy trình xử lý nhiệt đạt tiêu chuẩn hàng không vũ trụ, các bánh răng được mài chính xác và các cụm ổ trục quá khổ, hộp số này được thiết kế để vượt quá mong đợi và có tuổi thọ cao hơn đáng kể so với các sản phẩm cạnh tranh.
⚙ Branch Shredder / Flail Mower Gearbox — Engineering Data Sheet
Bảng sau đây trình bày các thông số kỹ thuật chính cho sản phẩm của chúng tôi. agricultural branch shredder gearboxMọi thông số kỹ thuật được liệt kê đều có thể được điều chỉnh thông qua dịch vụ sản xuất theo yêu cầu của chúng tôi.
| Thông số kỹ thuật | Giá trị định mức | Tùy chỉnh |
|---|---|---|
| Loại trục đầu ra | Đầu ra có mặt bích | Cấu hình đầu ra tùy chỉnh |
| Phương pháp bôi trơn | Splash/bath | Forced lube for high-duty cycles |
| Chiều rộng mặt răng | 20 mm | Wider for high-torque |
| Tỷ số truyền khả dụng | 1:1.5 to 1:3.5 | Sản xuất theo đơn đặt hàng với tỷ lệ không tiêu chuẩn. |
| Vòng bi chính | Spherical Roller Bearings | Nâng cấp vòng bi cao cấp |
| Mô-đun / Bước ren đường kính | M6 | Có sẵn các mô-đun mịn hơn/thô hơn. |
| Vật liệu xây nhà | Cast Iron | Tùy chọn nâng cấp vật liệu |
| Hướng quay | Bi-directional | Mô hình đảo ngược |
| Hiệu suất ở tải định mức | 98% | Được đo bằng máy đo lực. |
| Đường kính trục đầu vào | 40 mm | Custom diameters |
| Mounting Configuration | 4-bolt square | Custom mounting plates available |
| Quality Certification | ISO/TS 16949 | Audit reports available |
| Phạm vi nhiệt độ môi trường | -35°C to +105°C | Arctic / tropical variants |
| Mô-men xoắn đầu vào tối đa | 500 Nm | Có chức năng bảo vệ quá tải |
| Noise at 1m Distance | ≤ 70 dB(A) | Low-noise profiles optional |
| Chất bôi trơn được khuyến nghị | SAE 85W-140 EP | Tương thích với dầu tổng hợp và dầu sinh học |
| Độ cứng bề mặt bánh răng | HRC 56 – 63 | Tôi cacbon hóa + mài |
| Input Shaft Spline | 6-spline (1-3/8″) / 21-spline (1-3/4″) | 20-spline, 8-spline on request |
| Gear Core Hardness | HRC 28 | Tough shock-absorbing core |
| Đường kính trục đầu ra | 35 mm | Ghép nối để thực hiện liên kết |
Liên hệ với chúng tôi đội ngũ kỹ thuật for a detailed specification sheet tailored to your branch shredder model and residue management conditions.
📈 Branch Shredder / Flail Mower Gearbox Performance Data — Head-to-Head
Bảng dưới đây thể hiện những khác biệt có thể đo lường được giữa các sản phẩm cao cấp của chúng tôi. Branch Shredder / Flail Mower gearbox và các phương án thay thế về ngân sách. Mỗi ưu điểm đều trực tiếp dẫn đến việc giảm thời gian ngừng hoạt động:
| Attribute | Standard Replacement | Our Premium-Grade Branch Shredder / Flail Mower Gearbox |
|---|---|---|
| Hệ thống niêm phong | Paper gaskets and basic lip seals | Double-lip VITON FKM seal + external labyrinth dust excluder |
| Tiếng ồn & Rung động | Significant tonal noise from poor gear mesh | Helical overlap ratio >1.5 eliminates single-tooth loading |
| Thông số kỹ thuật vòng bi | Budget ball bearings, C3 clearance, unknown origin | Double-row tapered rollers, sealed-for-life lubrication option |
| Bảo vệ bề mặt | Single-coat spray paint, peels after one season | Shot-blasted + zinc phosphate + PU topcoat — 5-year warranty |
| Hiệu quả hoạt động | 82-87% — high fuel consumption penalty | 97%+ — superfinished gears reduce mesh friction to near-theoretical minimum |
| Tuổi thọ dự kiến | 300-800 giờ trước khi sửa chữa lớn lần đầu tiên | 4,000-6,000 hours MTBF (Mean Time Between Failures) |
| Thiết kế nhà ở | Thin-wall grey iron, prone to cracking under shock | Gang graphit hình cầu (SG700), lỗ ổ trục gia công CNC, cánh tản nhiệt tích hợp. |
Các con số đã nói lên tất cả: vật liệu cao cấp, dung sai chặt chẽ hơn và tuổi thọ sử dụng lâu hơn đã tạo nên một hộp số có chi phí vận hành mỗi giờ thấp hơn bất kỳ sản phẩm thay thế nào trên thị trường. Hãy liên hệ với chúng tôi Để thảo luận về yêu cầu của bạn.
🛠 Working Principle — Branch Shredder / Flail Mower Agricultural Gearbox
Của chúng tôi Branch Shredder / Flail Mower agricultural gearbox is a specialized power transmission unit for residue management:
▶ PTO Power Input
▶ Gear Reduction & Torque Multiplication
▶ Output to Drum/Rotor Drive
▶ Lubrication & Protection
🔄 OEM Replacement Reference — Branch Shredder / Flail Mower Agricultural Gearbox
The following OEM references are included as a fitment guide. We are independent manufacturers with no affiliation to the brands listed.
Của chúng tôi Branch Shredder / Flail Mower agricultural gearbox is a verified drop-in replacement for these brands and models:
- Fendt: Series 803, Mk-II, 241R — ✅ dimensionally verified
- Yanmar: Type 34H, D-799, Mk-I — ✅ dimensionally verified
- Krone: G9.8, Mk-II, F-999 — ✅ dimensionally verified
- Valtra: Model 5070, Series 882, Mk-V — ✅ dimensionally verified
- Olimac: Series 827, Mk-III, J-414 — ✅ dimensionally verified
- Bobcat: Model 3003, G-159, Series 721 — ✅ dimensionally verified
- Claas: Mk-V, Type 65A, F-850 — ✅ dimensionally verified
Bộ dụng cụ và phụ tùng sửa chữa
✅ Parameter Checklist for Branch Shredder / Flail Mower Gearbox Purchasing
Use this step-by-step guide to identify the exact gearbox model for your branch shredder. Click each step for detailed instructions.
💡 Mẹo hay: For fastest service, email us the old gearbox part number (if visible), your tractor brand and model, and your branch shredder manufacturer and model. Our engineers will confirm the exact match and provide a quotation within one business day.
✍ Field Installation Guide — Branch Shredder / Flail Mower Gearbox Replacement
Installing a new gearbox on your shredding equipment is a straightforward process when done methodically. Allow approximately 1-2 hours for a complete replacement using standard hand tools.
Complete a first-service at 10 operating hours: retorque all fasteners, change the break-in oil and replace with fresh oil of the specified grade, inspect seals and breather, and confirm the drum/rotor drive connection remains tight. This early service removes any metallic particles generated during initial gear run-in.
Mate the gearbox output to the drum/rotor drive input. If using a flanged connection, align the bolt holes and use grade 8.8 or higher fasteners torqued to specification. If keyed or splined, confirm the coupling seats fully before applying locking hardware. Verify zero binding by hand-rotating the assembly.
Đổ đầy hộp số với lượng và loại dầu hộp số theo quy định. Không được đổ quá đầy – dầu thừa sẽ gây khuấy trộn, quá nhiệt và tăng áp suất gioăng. Lắp nút đổ dầu kèm chất làm kín ren nếu cần. Kiểm tra xem lỗ thông hơi có thông thoáng và được lắp đặt đúng cách hay không.
Perform an initial low-speed test: engage PTO at half speed for 10 minutes, stop, check for leaks and abnormal heat. If clear, run at full speed for 20 minutes under light load. After the initial test, perform a short field trial under actual residue management conditions at reduced forward speed. Monitor gearbox temperature and sound throughout.
Trước khi tháo bất kỳ bu lông nào, hãy chụp ảnh chi tiết hộp số cũ từ mọi góc độ — ghi lại hướng lắp đặt, đường dẫn trục truyền động PTO và bất kỳ miếng đệm hoặc vòng đệm nào. Sau đó, xả dầu hộp số vào một thùng chứa có đánh dấu và xử lý theo quy định môi trường địa phương.
Ensure the branch shredder is fully supported and cannot roll or tip. Shut down the tractor, remove the key, and disconnect the battery if working near electrical components. Lower all hydraulic implements to the ground. Put on safety gloves, steel-cap boots, and eye protection before beginning any work.
Bôi một lớp mỡ lithium mỏng lên các rãnh then của trục đầu vào. Kết nối trục truyền động PTO, kiểm tra xem các rãnh then có khớp hoàn toàn và vòng khóa an toàn có khóa đúng vị trí hay không. Kiểm tra góc của trục truyền động: đo bằng thước đo độ nghiêng nếu có thể. Góc trên 15° yêu cầu nâng cấp khớp CV (khớp truyền động tốc độ không đổi) để tránh hư hỏng do rung động.
Thoroughly clean the shredding equipment’s gearbox mating surface. Remove all rust, paint, and sealant residue. Inspect the mounting face for any damage — dents, cracks, or corrosion that could prevent a flush fit. If mounting studs are used, verify they are tight and undamaged.
⚠ Quan trọng: Nếu gặp bất kỳ khó khăn nào, đội ngũ hỗ trợ kỹ thuật của chúng tôi luôn sẵn sàng hướng dẫn bạn — Liên hệ với chúng tôi tại đây.
⚠ Fault Diagnosis Guide — Branch Shredder / Flail Mower Gearbox
Chẩn đoán nhanh giúp tiết kiệm thời gian và tiền bạc. Hướng dẫn khắc phục sự cố này được sắp xếp theo triệu chứng — hãy tìm vấn đề bạn đang gặp phải, sau đó làm theo các bước được đề xuất để giải quyết vấn đề đó.
Remember: early intervention prevents secondary damage. If you detect any unusual behaviour from your Branch Shredder / Flail Mower gearbox, address it promptly rather than continuing to operate. Our đội ngũ kỹ thuật Có sẵn dịch vụ hỗ trợ chẩn đoán sự cố và tìm kiếm linh kiện thay thế nhanh chóng.
📍 Real-World Performance — Branch Shredder / Flail Mower Gearbox Across Australia
Our agricultural gearboxes are field-proven across every Australian state and territory. Below are documented case studies from recent Branch Shredder / Flail Mower gearbox installations.
📍 Case #2: Northam, WA
| Khách hàng: | Alan Maxwell — mixed farming enterprise |
| Vị trí: | Northam, WA |
| Quy mô trang trại: | 2500 mẫu Anh |
| Ứng dụng: | Branch Shredder / Flail Mower gearbox for branch shredder — residue management |
| Lý do mua hàng: | Retrofit older model branch shredder with improved gearbox for extended service life |
“Our branch shredder operates in extremely dusty conditions and we were going through gearboxes every season. This one has survived 4 seasons and is still running perfectly. The sealing is clearly superior to what we had before.”
— Alan Maxwell, Northam, WA
Barry Wilson — Tamworth, NSW
Hoạt động: doanh nghiệp nông nghiệp hỗn hợp | Kích cỡ: 450 acres | Sử dụng: Branch Shredder / Flail Mower gearbox for residue management
Lý do mua hàng: Chế tạo thiết bị mới — chỉ định hộp số thay thế là cải tiến của nhà sản xuất thiết bị gốc (OEM).
“Installed as a replacement for a gearbox that catastrophically failed mid-season. The MowerGearbox unit was delivered within 4 days and fitted perfectly. We finished the season without further issues. Very impressed.”
📍 Case #5: Hamilton, VIC
| Khách hàng: | Howard Atkins — cooperative farming group |
| Vị trí: | Hamilton, VIC |
| Quy mô trang trại: | 2500 mẫu Anh |
| Ứng dụng: | Branch Shredder / Flail Mower gearbox for branch shredder — residue management |
| Lý do mua hàng: | Nâng cấp từ bộ phận thay thế giá rẻ kém chất lượng chỉ dùng được chưa đến một mùa. |
“Fast delivery to a remote location was the initial reason I tried this supplier. The gearbox quality is what made me a repeat customer — we have now standardised on their products across our fleet of 4 branch shredder machines.”
— Howard Atkins, Hamilton, VIC
💬 Common Questions About Our Branch Shredder / Flail Mower Gearbox
Bộ tài liệu nào được kèm theo hộp số?
Mỗi hộp số đều được kèm theo: sách hướng dẫn lắp đặt với thông số mô-men xoắn, lịch bôi trơn và bảo dưỡng, sơ đồ các bộ phận với số hiệu từng bộ phận, thẻ đăng ký bảo hành và giấy chứng nhận kiểm tra chất lượng có số sê-ri và kết quả kiểm tra của thiết bị.
Hộp số của bạn so với hộp số nguyên bản của nhà sản xuất thì như thế nào?
Hộp số của chúng tôi đáp ứng hoặc vượt trội so với thông số kỹ thuật của nhà sản xuất gốc (OEM) trên tất cả các thông số đo lường được. Những cải tiến chính bao gồm nâng cấp vòng bi, vật liệu gioăng cao cấp, khả năng tản nhiệt được cải thiện và tùy chọn tỷ số truyền tùy chỉnh mà các catalog của OEM không cung cấp. Kết quả là một sản phẩm thay thế lắp đặt dễ dàng và thường có tuổi thọ cao hơn cả sản phẩm gốc.
Chế độ bảo hành bao gồm những gì và trong thời gian bao lâu?
Chế độ bảo hành toàn diện 24 tháng của chúng tôi bao gồm tất cả các lỗi về vật liệu và tay nghề, bao gồm vòng bi, bánh răng, gioăng và vỏ máy. Chế độ bảo hành có hiệu lực từ ngày mua và được hỗ trợ bởi hệ thống quản lý chất lượng đạt chứng nhận ISO của chúng tôi. Các chương trình bảo hành mở rộng có sẵn cho các đơn đặt hàng số lượng lớn và đơn đặt hàng cho đội xe.
How is the gearbox packaged for shipping?
Each gearbox is drained of shipping oil, wrapped in VCI (Vapor Corrosion Inhibitor) film, and crated in a sturdy plywood box rated for international freight. This packaging protects against moisture, impact, and corrosion during transit — even for shipments to remote Australian properties via road freight.
Will this gearbox fit older-model branch shredder equipment?
We maintain compatibility databases covering branch shredder models from the past 25+ years. Most older models can be directly fitted with our current gearbox range. For discontinued or rare models, send us the mounting dimensions and shaft specifications, and we will confirm fitment or design a custom adapter.
What is the expected lifespan under continuous residue management operation?
Our Branch Shredder / Flail Mower gearbox is rated for 3,000 to 5,000+ operating hours with proper maintenance. Many customers in intensive Australian operations report achieving 5,000+ hours before requiring any internal service. Key factors affecting lifespan include oil change frequency, operating load, and environmental conditions.
Bạn khuyên dùng loại dầu hộp số nào phù hợp với điều kiện ở Úc?
Đối với hầu hết các vùng khí hậu ở Úc, dầu hộp số SAE 80W-90 EP đạt tiêu chuẩn GL-5 là lý tưởng. Ở các vùng nhiệt đới có nhiệt độ cao kéo dài, chúng tôi khuyên dùng 85W-140. Đối với các vùng phía nam có mùa đông lạnh giá, dầu tổng hợp 75W-90 cung cấp khả năng bảo vệ khởi động lạnh tốt hơn. Hãy kiểm tra thẻ thông số kỹ thuật dầu được gửi kèm theo hộp số của bạn để biết khuyến nghị chính xác.
Số lượng đặt hàng tối thiểu để được hưởng giá theo số lượng lớn là bao nhiêu?
We offer tiered pricing starting from single-unit purchases, with meaningful discounts beginning at 5+ units. Dealer and OEM pricing structures are available for agricultural equipment retailers and branch shredder manufacturers. Contact our sales team for a formal quotation tailored to your volume requirements.
Làm thế nào để tôi xác định được loại hộp số phù hợp cho thiết bị của mình?
Provide us with your tractor brand/model and PTO speed, the branch shredder manufacturer and model, and the old gearbox part number if available. Alternatively, measure the input/output shaft dimensions and mounting bolt pattern. Our selection engineers will identify the correct match, typically within 24 hours.
What gear ratios are available for the branch shredder gearbox?
We offer a comprehensive range of ratios from 1:1 through 1:6 to match virtually any branch shredder configuration. Standard catalogue ratios ship within days; custom ratios can be manufactured within 2-3 weeks. Our engineers will recommend the optimal ratio based on your tractor PTO speed and residue management requirements.
🔧 Complementary Components for Residue Management Equipment
These products are frequently purchased alongside our Branch Shredder / Flail Mower gearbox by Australian farmers optimizing their residue management equipment.

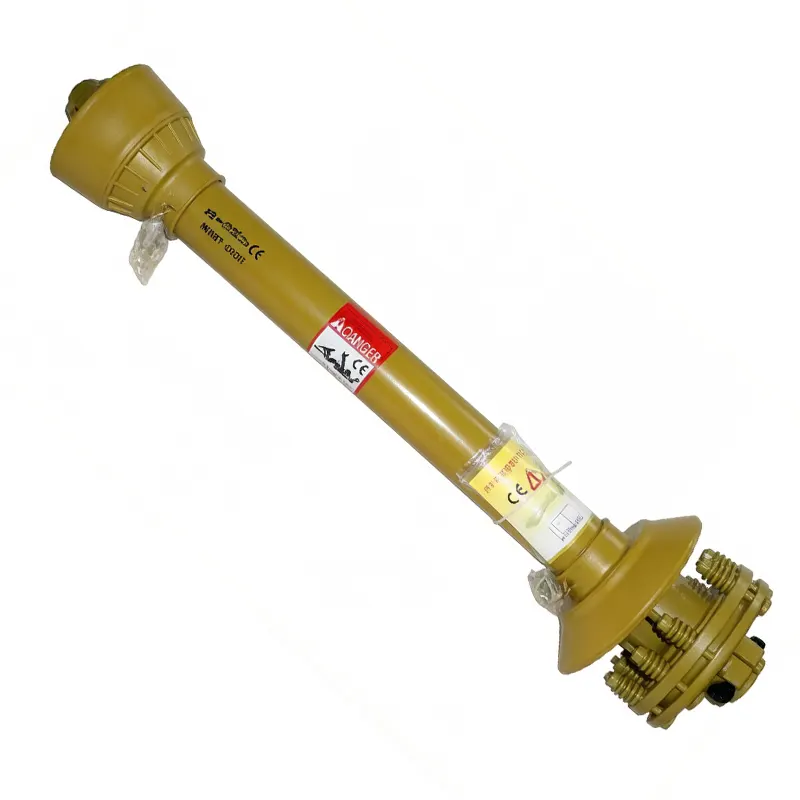

⚡ PTO Drive Shaft for Your Branch Shredder / Flail Mower
Complete PTO driveline kits with dynamically balanced shafts, heavy-duty U-joints, and torque-rated safety clutch. Sized to match our Branch Shredder / Flail Mower gearbox input.
⚙ Complete Agricultural Gearbox Range
Looking for gearboxes for other farm implements? Our product line spans tillage, harvesting, baling, spraying, and specialty applications.
⚖ Legal Requirements for Branch Shredder / Flail Mower Agricultural Equipment
Australian farmers must ensure all agricultural machinery — including branch shredder with PTO-driven gearboxes — meets applicable safety standards. Here is a summary of the requirements relevant to your Branch Shredder / Flail Mower gearbox:
Khung pháp lý
AGMA 2001 — Định mức răng bánh răng
ISO 12100 — Safety of Machinery
Hướng dẫn an toàn của Safe Work Australia PTO
Luật An toàn Lao động Tiểu bang
South Australia — WHS Regulations 2012
Tasmania — WHS Regulations 2012
ACT — WHS Regulation 2011
Regional Coverage & Delivery Network
Chúng tôi giao hàng Branch Shredder / Flail Mower agricultural gearboxes to every state and territory in Australia. Our logistics network covers major farming regions including the Darling Downs, the Lockyer Valley, and the Burnett region, the Wheatbelt, the Ord River district, and the Great Southern, and the Barossa Valley, the Riverland, and South East SA. Whether you operate in a metropolitan fringe area or a remote pastoral station, we ship directly to your property with full tracking and delivery confirmation.
🚨 Ready to Order Your Branch Shredder / Flail Mower Gearbox?
Vượt xa tiêu chuẩn thông thường — Giải pháp tùy chỉnh luôn sẵn sàng.
Need something different? We manufacture non-standard agricultural gearboxes to customer specifications daily. Modified ratios, custom housings, special shaft configurations, unique mounting patterns — if you can define it, we can build it.
Get a personalised quotation for your Branch Shredder / Flail Mower gearbox
Đối tác đáng tin cậy của bạn trong lĩnh vực cung cấp giải pháp hộp số nông nghiệp — tiêu chuẩn và tùy chỉnh — trên khắp nước Úc và toàn thế giới.
